Détails sur le produit:
|
| Matériel: | Permalloy 1j85 | Structure de bobine: | Toroïdal |
|---|---|---|---|
| Utilisation: | transformateur de courant | ||
| Mettre en évidence: | noyau actuel du Permalloy 1j85,noyau toroïdal de Permalloy de 10mm,transformateur de courant toroïdal de 20mm |
||

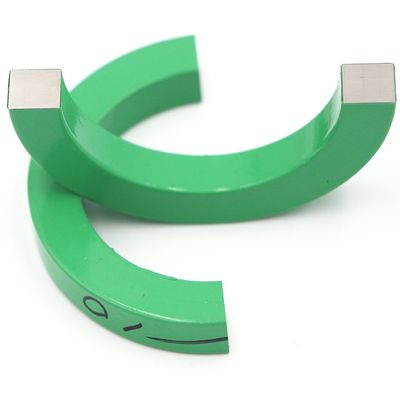

noyau du Permalloy 1j85 pour le transformateur de courant
La bande de PERMALLOY est un matériel d'alliage avec la perméabilité magnétique élevée et la perméabilité élevée. Ses caractéristiques sont : 45%-81% nickel moyen de Ni et alliage magnétique mol de haut nickel : Bs=0.7-1.6T. Les gammes magnétiques de perméabilité de 50 000 à 50 000. 500 000, utilisant différent
Le système de processus et de traitement thermique de fabrication peut obtenir la perméabilité initiale à hauteur de boucle ordinaire, l'induction magnétique résiduelle à hauteur de boucle rectangulaire, et la boucle-basse induction magnétique résiduelle plate. Induction magnétique élevée, perméabilité magnétique élevée et basse perte pour réduire le poids et le volume de composants magnétiques. Principalement utilisé pour des boucliers en métal
Application :
Ils conviennent à l'application dans le champ magnétique faible, peuvent être employés pour la sensibilité élevée de fabrication et le petit transformateur de puissance, amplificateur magnétique de puissance faible, le relais, tête de dispositif d'enregistrement magnétique, zéro transformateurs de courant d'ordre, convertisseur de puissance, transformateur de courant de précision, amplificateur magnétique, transformateur de puissance, obstruction, transformateur d'impulsion, transformateur d'impulsion de polarité de changement, convertisseur de tension CC, modulateur magnétique, élément constant d'inductance, transformateur unipolaire d'impulsion, armature magnétique, et ainsi de suite.
Paramètres
| Taille (millimètres) | Courant d'entrée (a) | De puissance de sortie (mW) |
| 55*65*5 | 10 | minute 13mW |
| 55*75*10 | 5 | minute 38mW |
| 55*75*12 | 5 | minute 45mW |
| 48*68*15 | 5 | minute 50mW |
| 55*75*20 | 3 | minute 45mW |
paramètre :
| TAILLE | Courant d'entrée | Rapport de tours | Charge de travail | Tension | De puissance de sortie |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
