Détails sur le produit:
|
| Matériel: | Permalloy 1j85 | Entrée primaire: | 3A |
|---|---|---|---|
| De puissance de sortie: | Minute 32MW | Tension: | 74VAC |
| Structure de bobine: | Toroïdal | Utilisation: | transformateur de courant |
| Surligner: | noyau de poudre du fer 1j85,noyau de poudre de fer de 55mm,noyau toroïdal en acier de silicium de 74 VCA |
||

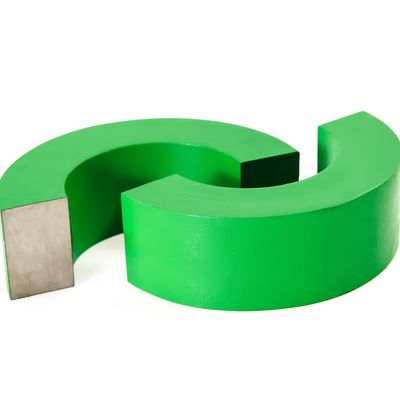

noyau du Permalloy 1j85 pour le transformateur de courant
L'alliage magnétique mol sont dans le champ magnétique faible avec la perméabilité élevée et le bas champ coercitif des alliages. Ce genre d'alliage sont très utilisé dans l'électronique par radio, les instruments de précision et le système de contrôle de mètres, à télécommande et automatique, la combinaison est principalement employée pour la conversion d'énergie et de traitement de l'information, les deux aspects de est un matériel important dans l'économie nationale.
Application :
Ils conviennent à l'application dans le champ magnétique faible, peuvent être employés pour la sensibilité élevée de fabrication et le petit transformateur de puissance, amplificateur magnétique de puissance faible, le relais, tête de dispositif d'enregistrement magnétique, zéro transformateurs de courant d'ordre, convertisseur de puissance, transformateur de courant de précision, amplificateur magnétique, transformateur de puissance, obstruction, transformateur d'impulsion, transformateur d'impulsion de polarité de changement, convertisseur de tension CC, modulateur magnétique, élément constant d'inductance, transformateur unipolaire d'impulsion, armature magnétique, et ainsi de suite.
Paramètres
| Taille (millimètres) | Courant d'entrée (a) | De puissance de sortie (mW) |
| 55*65*5 | 10 | minute 13mW |
| 55*75*10 | 5 | minute 38mW |
| 55*75*12 | 5 | minute 45mW |
| 48*68*15 | 5 | minute 50mW |
| 55*75*20 | 3 | minute 45mW |
paramètre :
| TAILLE | Courant d'entrée | Rapport de tours | Charge de travail | Tension | De puissance de sortie |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
