Détails sur le produit:
|
| Matériel: | Permalloy | Entrée primaire: | 5A |
|---|---|---|---|
| De puissance de sortie: | Minute 38MW | Tension: | 74VAC |
| Structure de bobine: | Toroïdal | Utilisation: | Protection, mesure |
| Surligner: | noyaux magnétiques de poudre de 55mm,noyaux magnétiques de la poudre 1j85,noyau de fer mou de 1j85 10mm |
||

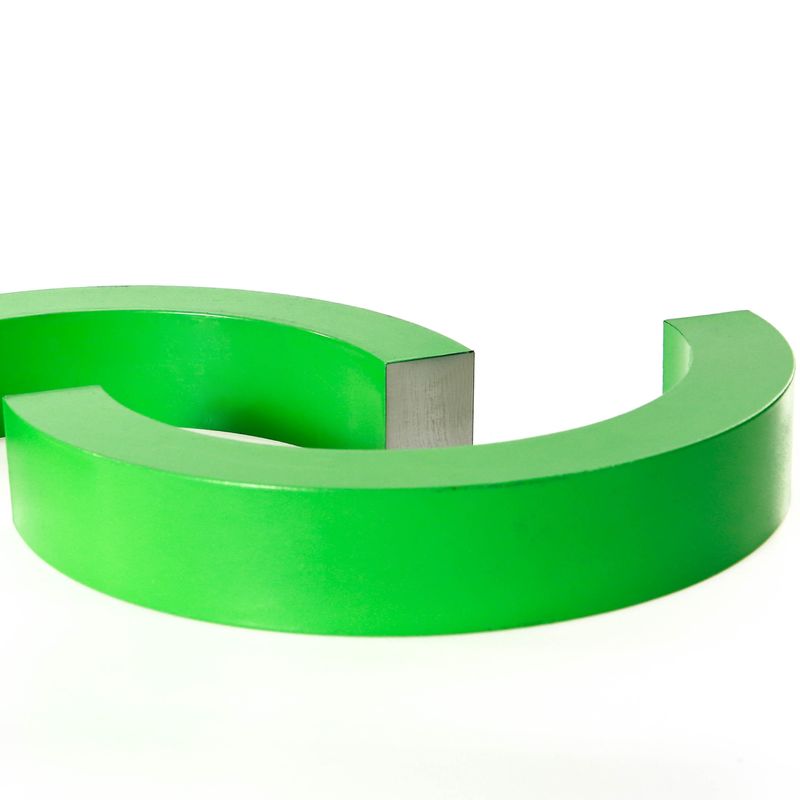

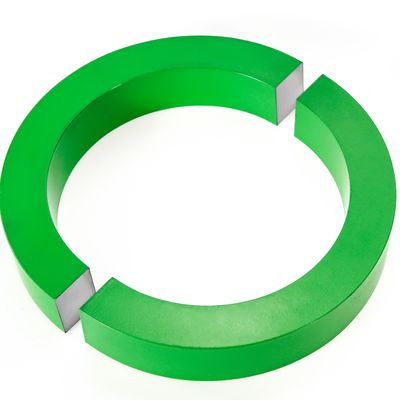

Permalloy magnétique mou de l'alliage 1j85 pour le noyau de transformateur
La MU 85 est un alliage de nickel-fer-molybdène avec des perméabilités magnétiques très élevées à initiale et à maximum et des pertes minimales de noyau à de basses intensités de champ. Ce produit vide-fondu offre également les avantages de la petite taille et du poids dans le noyau d'aimant et des matériaux d'armature. En raison de sa perméabilité magnétique élevée il est employé dans les transformateurs et des inducteurs de fabrication. La MU 80 est également employée comme composant pour saturer et non-saturer l'application.
Application :
Ils conviennent à l'application dans le champ magnétique faible, peuvent être employés pour la sensibilité élevée de fabrication et le petit transformateur de puissance, amplificateur magnétique de puissance faible, le relais, tête de dispositif d'enregistrement magnétique, zéro transformateurs de courant d'ordre, convertisseur de puissance, transformateur de courant de précision, amplificateur magnétique, transformateur de puissance, obstruction, transformateur d'impulsion, transformateur d'impulsion de polarité de changement, convertisseur de tension CC, modulateur magnétique, élément constant d'inductance, transformateur unipolaire d'impulsion, armature magnétique, et ainsi de suite.
Paramètres
| Taille (millimètres) | Courant d'entrée (a) | De puissance de sortie (mW) |
| 55*65*5 | 10 | minute 13mW |
| 55*75*10 | 5 | minute 38mW |
| 55*75*12 | 5 | minute 45mW |
| 48*68*15 | 5 | minute 50mW |
| 55*75*20 | 3 | minute 45mW |
paramètre :
| TAILLE | Courant d'entrée | Rapport de tours | Charge de travail | Tension | De puissance de sortie |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
