Détails sur le produit:
|
| Matériel: | Permalloy | emballage: | carton |
|---|---|---|---|
| De puissance de sortie: | Minute 45MW | caractéristique: | perméabilité élevée |
| Structure de bobine: | Toroïdal | Utilisation: | transformateur de courant |
| Surligner: | 45MW Min Toroidal Permalloy Core,noyau de Permalloy d'alliage de 55mm,noyau d'aimant 1j85 doux |
||

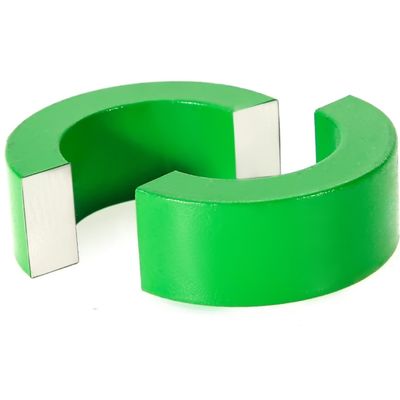

Alliage magnétique mol du Permalloy 1j85
La MU 85 est un alliage de fer au nickel magnétique mol avec du nickel environ de 80 %, molybdène de 4,8 - de 5.2 %, une induction de saturation d'approximativement 0,7 T, la perméabilité techniquement accessible la plus élevée, et un champ coercitif très bas.
Les applications typiques sont des noyaux toroïdaux de bande-blessure, stratifications, shieldings, relais électromagnétiques.
Application :
Ils conviennent à l'application dans le champ magnétique faible, peuvent être employés pour la sensibilité élevée de fabrication et le petit transformateur de puissance, amplificateur magnétique de puissance faible, le relais, tête de dispositif d'enregistrement magnétique, zéro transformateurs de courant d'ordre, convertisseur de puissance, transformateur de courant de précision, amplificateur magnétique, transformateur de puissance, obstruction, transformateur d'impulsion, transformateur d'impulsion de polarité de changement, convertisseur de tension CC, modulateur magnétique, élément constant d'inductance, transformateur unipolaire d'impulsion, armature magnétique, et ainsi de suite.
Paramètres
| Taille (millimètres) | Courant d'entrée (a) | De puissance de sortie (mW) |
| 55*65*5 | 10 | minute 13mW |
| 55*75*10 | 5 | minute 38mW |
| 55*75*12 | 5 | minute 45mW |
| 48*68*15 | 5 | minute 50mW |
| 55*75*20 | 3 | minute 45mW |
paramètre :
| TAILLE | Courant d'entrée | Rapport de tours | Charge de travail | Tension | De puissance de sortie |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
