Détails sur le produit:
|
| Matériel: | Permalloy | Structure: | Noyau toroïdal |
|---|---|---|---|
| Application: | Protection, mesure | Nom: | noyau de Permalloy |
| Surligner: | noyau de Permalloy de 5mm,Noyau de Permalloy de nickel de fer,noyaux magnétiques de poudre de la minute 38mW |
||

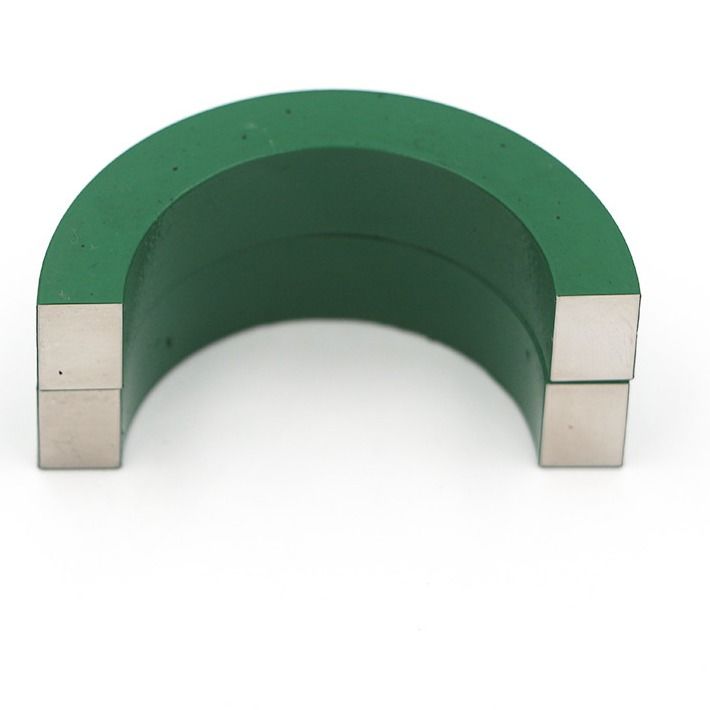

Alliage de Fer-nickel de noyau de Permalloy pour le transformateur de courant
la bande de Permalloy est un matériel d'alliage avec la perméabilité magnétique élevée et la perméabilité élevée. Ses caractéristiques sont : 45%-81% nickel moyen de Ni et alliage magnétique mol de haut nickel : Bs=0.7-1.6T. Les gammes magnétiques de perméabilité de 50 000 à 50 000. 500 000, utilisant différent
Le système de processus et de traitement thermique de fabrication peut obtenir la perméabilité initiale à hauteur de boucle ordinaire, l'induction magnétique résiduelle à hauteur de boucle rectangulaire, et la boucle-basse induction magnétique résiduelle plate. Induction magnétique élevée, perméabilité magnétique élevée et basse perte pour réduire le poids et le volume de composants magnétiques. Principalement utilisé pour des boucliers en métal
Paramètres
| Taille (millimètres) | Courant d'entrée (a) | De puissance de sortie (mW) |
| 55*65*5 | 10 | minute 13mW |
| 55*75*10 | 5 | minute 38mW |
| 55*75*12 | 5 | minute 45mW |
| 48*68*15 | 5 | minute 50mW |
| 55*75*20 | 3 | minute 45mW |
paramètre :
| TAILLE | Courant d'entrée | Rapport de tours | Charge de travail | Tension | De puissance de sortie |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
