Détails sur le produit:
|
| Matériel: | Permalloy | Structure: | Noyau toroïdal |
|---|---|---|---|
| Application: | Protection, mesure | Nom: | noyau de Permalloy |
| Surligner: | transformateur de noyau de fer 13mW mou,transformateur de noyau de fer mou d'UL de 10mm,noyau toroïdal de transformateur de Permalloy d'UL |
||

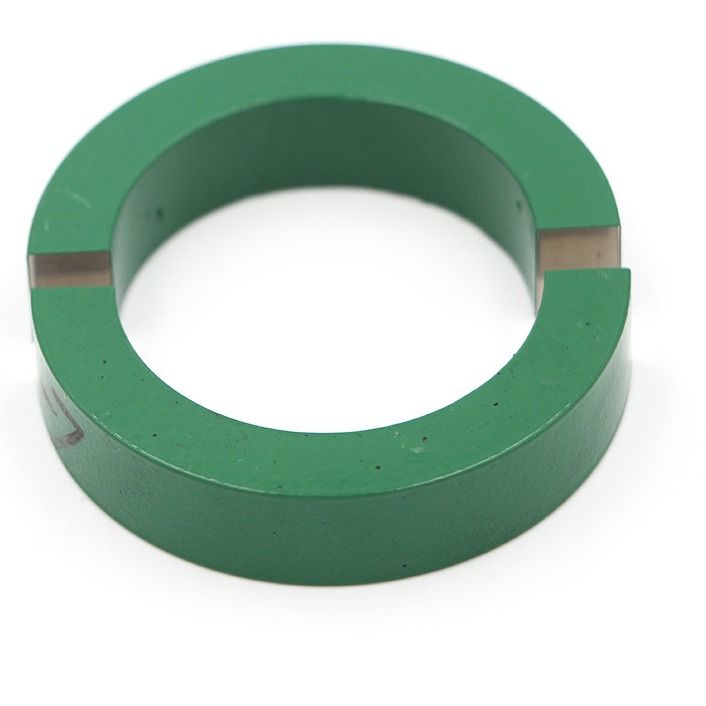

Alliage de Fer-nickel de noyau de Permalloy pour le transformateur de courant
Le Permalloy est essentiellement un alliage de fer-nickel (FeNi) avec le coercivity très bas, alors que la densité magnétique BS de saturation, la perméabilité et la température de curie sont tout hautes, près du fer pur. Le Permalloy à plusieurs éléments, la perméabilité relative initiale peut atteindre 30 000 à 80 000, mais la résistivité est basse, environ 10-7Ω-m, elle peut être transformée en tranches très minces, ainsi elle peut être employée jusqu'(20-30) à la fréquence de fonctionnement de kilohertz. Les bandes minces de Permalloy avec une épaisseur de 0.02mm sont utilisées généralement dans l'ingénierie domestique, et il y a également les bandes minces épaisses de 0.005mm. Cependant, en raison de l'isolation de la surface de la bande mince pendant le processus de enroulement du noyau d'aimant, son facteur remplissant est considérablement réduit, ainsi en machinant rarement l'utilisation. Quand la fréquence d'application dépasse 30kHz, dû à la basse résistivité du Permalloy, sa perte augmentera de manière significative.
Paramètres
| Taille (millimètres) | Courant d'entrée (a) | De puissance de sortie (mW) |
| 55*65*5 | 10 | minute 13mW |
| 55*75*10 | 5 | minute 38mW |
| 55*75*12 | 5 | minute 45mW |
| 48*68*15 | 5 | minute 50mW |
| 55*75*20 | 3 | minute 45mW |
paramètre :
| TAILLE | Courant d'entrée | Rapport de tours | Charge de travail | Tension | De puissance de sortie |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
