Détails sur le produit:
|
| Materail: | Ni de、 de Zn de、 de manganèse | Inductance: | MINUTE 600uh |
|---|---|---|---|
| Résistance de C.C: | 30mΩ MAX | Rapport de tour: | 13 |
| Tension: | 4000VAC | condition d'essai: | 1KHZ 0.1V |
| Surligner: | inducteur commun de mode à C.A. 4000V,Inducteur commun du mode 1KHZ,Obstruction commune du mode 1KHZ |
||

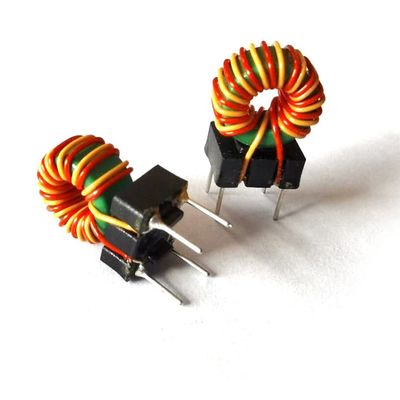

Inducteurs communs de mode de filtre pour supprimer Emi Noise Of Electronic Equipment
Il adopte le noyau de ferrite, de doubles fils sont enroulés en parallèle. Le bas signal de bruit différentiel de mode supprime la source d'interférence et est difficile à déformer dans le signal ultra-rapide. Bons contre-mesures de suppression de bruit, suppression commune élevée de bruit de mode et basse suppression de signal différentielle de bruit de mode.
La conception commune de filtre de mode est relativement simple, y compris les condensateurs communs de mode, transformateur symétrique ou inducteur commune de mode. Le condensateur commun de mode dévie le courant commun de mode des deux lignes d'entrée à la terre. L'inductance commune de mode présente une impédance équilibrée, c.-à-d., l'impédance dans la ligne électrique et la ligne au sol sont égales, et cette impédance présente une caractéristique d'impédance au bruit commun de mode.
Applications
| NON | Article | Goupille d'essai | Valeur d'essai | Condition |
| 1 | Inductance |
4-1/3-2
|
MINUTE 600uh
|
1KHZ 0.1V
|
| 2 | Tension |
4-1/3-2
|
4000VAC
|
10S/2mA
|
| 3 | Résistance de C.C |
4-1=3-2
|
30mΩ MAX
|
TH2511
|
Diagramme
